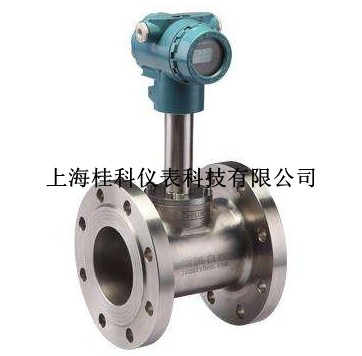

靶式流量计

一、产品概述

GK-SBL系列靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，靶式流量计是在原有应变片式测量原理的基础上,采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

二、原理及特性

1、结构

GK-SBL系列靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:

1：可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

2：具有多种安装方式供选择，如选择在线插入式，安装费用低；

3：具有一体化温度、压力补偿，直接输出质量或标方；

4：具有可选小信号切除、非线性修正、滤波时间可选择；

5：能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；

6：计量准确，精度可达到0.2%；

7：重复性好，一般为0.05%～0.08%，测量快速；

8：压力损失小，仅为标准孔板的1/2△P 左右；

9：抗干扰，抗杂质能力特强；

10：可根据实际需要更换阻流件（靶片）而改变量程；

11：低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

12：安装简单方便，极易维护；

13：多种输出形式，能远传各种参数；

14：抗震动性强，一定范围内可测脉动流。

二、技术参数及内容

1、主要技术参数表

典型应用

气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、

糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、

燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽类：过热蒸汽、饱和蒸汽。

三、选型表及型号说明

1、选型表

型号	口径	智能靶式流量计
GK-BSL	10~5000
		代号	仪表类型
		A*	锥管螺纹式
		A	管道法兰式
		B	夹装式
		C	插入式
		D	在线可拆装式
		E	其它
			代号	介质类型
			Y	液体
			Q	气体
			Z	蒸汽
				代号	介质温度
				D	低温(-30℃～-200℃)
				C	常温(-20℃～+80℃)
				Z	中温(+80℃～+200℃)
				G	高温(+200℃～+500℃)
				公称压力	A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa
				补偿形式	P：压力补偿			T：温度补偿
				输出形式	N	无输出（内置锂电池表头显示）
					S	脉冲输出
					R	通讯输出
					I	4～20mA电流输出（二线制）
					K	报警开关量输出
					G	GPRS无线远传
				防爆结构	X	本安型
					Y	隔爆型
				壳体材料	T	碳钢
					N	不锈钢
					Q	特殊材料
				传感器材质	1		哈氏合金
					2		钛
					3		304不锈钢
					4		特殊材料

a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；

b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；

c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明；

d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的最高工况温度；

e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；

f、用户需要特殊测量管材质，应加以说明。

2、选型示例

GK-BSL-100AQCDPIXN含意为：智能靶式流量计为管道法兰式，测量介质是气体，公称口径100mm，介质温度为常温，公称压力为2.5MPa（法兰规格）带压力补偿，4～20mA电流输出，防爆标志为本安型,测量管材料是不锈钢。
