手持式超声波流量计
一、产品概述

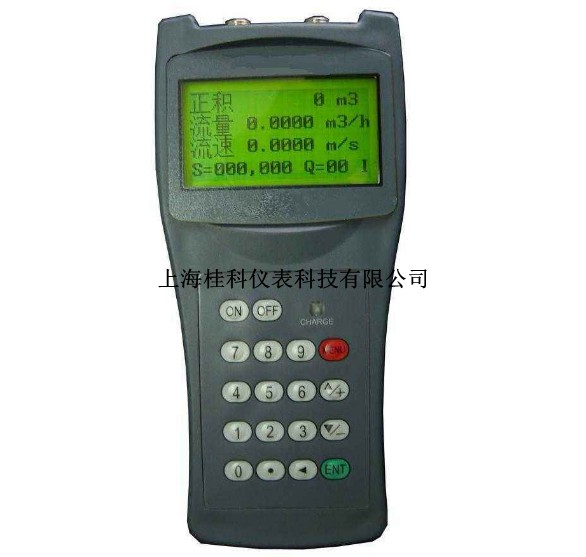

GK-TDS-100H型手持式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内体积最小、质量最轻，真正意义上的便携式超声波流量计，产品已远销至日本、韩国、澳洲、美国等地区，受到了广泛好评。
二、产品特点
*测量精度：优于1%
*重 复 性：优于0.2%
*工作电源：90~230VAC (内置镍氢充电电池，充足后可持续工作10小时)
*安装方式：外敷式安装，操作简单，方便
*显 示：4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等
*信号输出：非隔离RS232(FUJI扩展协议)
*数据存储：内置数据记录器可记录时间、累积流量、瞬时流量、信号状态、工作时间等，使用专用软件可将存储的数据导入计算机
*其它功能：自诊断，提示当前工作状态是否正常
三、技术参数
|
技术参数 |
标准HS型 |
标准HM型 |
标准S2型 |
标准M2型 |
标准L2型 |
|
适用管径(mm) |
15～100 |
50～700 |
15～100 |
50～700 |
300～6000 |
|
材质 |
铝合金 |
塑料合金 |
|||
|
工作频率 |
1MHz |
||||
|
常用安装方法 |
V (N、W)法 |
V、Z法 |
V (N、W)法 |
V、Z法 |
Z法 |
|
标定 |
整机配对标定 |
||||
|
磁性 |
有 |
||||
|
适用温度 |
0℃～160℃ |
||||
|
防护等级 |
IP65 |
||||
|
外形尺寸 |
200×25×25 |
280×40×40 |
45×30×30 |
71×37×40 |
91×52×44 |
|
质量（克） |
250 |
1080 |
75 |
259 |
535 |
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体 |
||||
|
介质浊度 |
≤20000ppm且气泡含量小 |
||||
|
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
||||
|
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等 |
||||
|
信号电缆 |
标准配置：5米×2，可选配10米×2或15米×2 |
||||
现场详细工况条件请联系上海桂科仪表科技！
