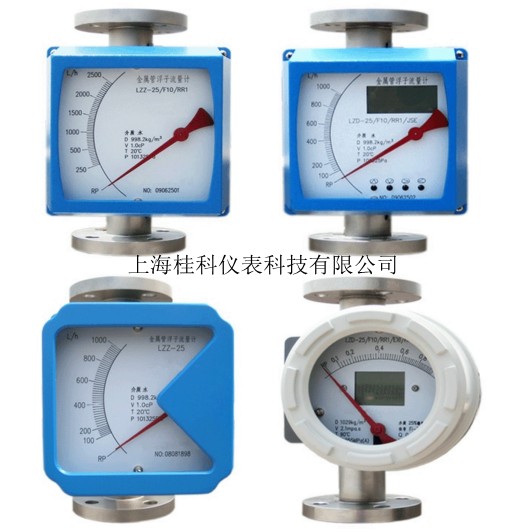

金属转子流量计
一、 产品简介
GK-LZ金属转子流量计是工业自动化过程控制中常用的一种流量测量仪表,它具有压损小,检测范围大(量程比10:1),使用方便等特点,它可用来测量液体,气体以及蒸汽的流量,多年来金属管浮子流量计的各种优良性能和可靠性,以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐.
二、产品特点
1.全金属结构,坚固稳定。
2.短行程、小型结构设计。
3.低压力损失设计。
4.新型磁耦合结构设计确保传输信号更加稳定。
5.根据用户要求可以加装磁过滤器。
6.可带保温或伴热夹套。
7.用于各行业的气体和液体测量,测量部分可采用不同的材质来适应不同的介质条件。
8.适合于恶劣环境和腐蚀严重的介质, 具有良好的抗热性和耐压性。
9.智能型双行液晶显示,可选现场瞬 时/累计流量显示,可带背光。
10.可选二线制、电池、交流供电方式。
11.安装结构多样,可根据客户现场管道内介质流向定制金属转子流量计。
12.连接方式有螺纹,卫生型快装,法兰连接,为客户提供更多的现场选择。
三、流量表
口径
|
水(L/h)
20℃ 101325Pa
|
空气(m3/h)
20℃ 101325Pa.abs
|
最大压力损失(KPa)
|
||
材质RR0 RR1 RL
|
材质PTFE
|
材质RR0 RR1 RL
|
材质RR0 RR1 RL
|
材质PTFE
|
|
15
|
2.5-25
|
|
0.07-0.7
|
6.5
|
|
4-40
|
2.5-25
|
0.11-1.1
|
6.5
|
5.5
|
|
6-60
|
4-40
|
0.18-1.8
|
6.6
|
5.5
|
|
10-100
|
6-60
|
0.28-2.8
|
6.6
|
5.6
|
|
16-160
|
10-100
|
0.4-4.0
|
6.8
|
5.8
|
|
25-250
|
16-160
|
0.7-7.0
|
7.2
|
6.1
|
|
40-400
|
25-250
|
1.0-10
|
8.6
|
6.1
|
|
60-600
|
40-400
|
1.6-16
|
11.1
|
7.3
|
|
25
|
100-1000
|
60-600
|
3.0-30
|
7.0
|
5.9
|
160-1600
|
100-1000
|
4.5-45
|
8.0
|
6.0
|
|
250-2500
|
160-1600
|
7-70
|
10.8
|
6.8
|
|
400-4000
|
250-2500
|
11-110
|
15.8
|
9.2
|
|
50
|
600-6000
|
250-2500
|
18-180
|
8.0
|
6.5
|
1000-10000
|
400-4000
|
25-250
|
11.0
|
6.8
|
|
1600-16000
|
600-6000
|
40-400
|
16.2
|
9.4
|
|
2000-20000
|
1000-10000
|
60-600
|
16.2
|
14.5
|
|
80
|
2500-25000
|
1600-16000
|
60-600
|
8.2
|
6.9
|
4000-40000
|
2000-20000
|
100-1000
|
9.5
|
8.1
|
|
5000-50000
|
2500-25000
|
150-1500
|
9.5
|
8.1
|
|
100
|
6000-60000
|
4000-40000
|
180-1800
|
8.0
|
9.5
|
8000-80000
|
5000-50000
|
240-2400
|
10.0
|
9.2
|
|
10000-100000
|
8000-80000
|
300-3000
|
10.0
|
9.2
|
|
125
|
10000-100000
|
8000-80000
|
300-3000
|
10.0
|
8.5
|
25000-125000
|
10000-100000
|
|
12.2
|
10.1
|
|
150
|
25000-125000
|
10000-100000
|
|
11.0
|
9.2
|
30000-150000
|
30000-125000
|
|
13.2
|
12.1
|
|
20000-200000
|
|
|
|
|
|
注:1、用于测量液体时,应保证工作压力不低于两倍最大压损;用于测量气体时,应保证工作压力不低于五倍最大压损,以使流量计稳定工作;
2、可以根据用户要求,定制DN20、DN32、DN40、DN65规格;
3、标准为法兰连接,可根据要求定制螺纹连接、快接卡箍连接式。
|
四、选型表
GK | 企业代码 | ||
LZZ | 就地指示型 | ||
LZD | 电远传型 | ||
口径 DN | |||
15 20 25 32 40 50 65 80 100 125 150 | |||
连接形式 | |||
F | 法兰连接 | ||
C | 卡盘连接 | ||
S | 螺纹连接 | ||
结构型式 | |||
F10 | 下进上出型 (可以缺省) | ||
F11 | 下进侧出型 | ||
F12 | 侧进侧出型 | ||
F13 | 右进左出型 | ||
F14 | 左进右出型 | ||
F15 | 右进左出型 (新型水平) | ||
F16 | 左进右出型(新型水平) | ||
接液材质 | |||
RR0 | 0Cr18Ni12Mo2Ti | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
RR1 | 304 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
RL | 316L | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
RP | PTFE | 适用于结构型式 F10 型 | |
Ti | 钛合金 | 适用于结构型式 F10 型 | |
HC | 哈氏合金 | 适用于结构型式 F10 型 | |
附加结构(无特殊要求可缺省) | |||
T | 夹套型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
Z | 阻尼型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
G | 高温型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
Y | 高压型 | 适用于结构型式 F10 型F11 型F12 型F13 型F14 型F15 型F16 型 | |
缺省 | 现场指针显示瞬时流量 | ||
ES | 24VDC 供电,现场指针显示瞬时流量,非接触变送器,远传4-20mA 标准电流限号 | ||
K1 | 带一上限报警点输出(继电器3A/220V 常开触点开关) | ||
K2 | 带一下限报警点输出(继电器3A/220V 常开触点开关) | ||
K12 | 带一上限和一下限报警点输出(继电器3A/220V 常开触点开关) | ||
JSB | 电池供电, LCD显示瞬时流量和累积流量 | ||
JSC | 220VAC供电,LCD 显示瞬时流量和累积流量,远传4-20mA 标准电流信号 | ||
JSE | 24V DC 供电,LCD 显示瞬时流量和累积流量,远传4-20mA 标准电流信号 | ||
HART | 对于远传4-20mA 标准电流信号指示器,可以选择+HART 协议 | ||
防爆型式 | |||
缺省 | 普通型 方表头 | ||
Exi | 本安防爆型 方表头 | ||
Exd | 隔爆型 圆表头 |
举例 GK-LZ□-□ □ □ □ □ □ □ 注:无选择项可以缺省。
GK-LZD-15/F10/RR0/T/ES/HART/Exi
说明电远传/DN15 口径/法兰连接/下进上出型/材质0Cr18Ni12Mo2Ti/夹套型/4-20mA/HART 协议/本安防爆
