气体涡轮流量计
一、产品简介
GK-LWQ型气体涡轮流量计当介质流经流量传感器时，首先经过机芯的前整流并加速，在流体的作用下，推动旋转叶片，此时，旋转叶片产生转动扭矩，克服阻力矩后开始转动。当各力矩平衡后，转速稳定，旋转叶片的转速与工况体积流量成线性关系。信号传感器通过读取发迅盘发出的脉冲信号，该信号经前置放大器放大整形后和压力、温度传感器检测到的压力、温度信号同时传输给流量转换器进行处理，直接显示标准体积流量和标准体积总量。
二、产品特点
·表体采用不锈钢精铸工艺，强度高，耐腐蚀性好。
·集微处理器、温度传感器、压力传感器于一体，直接测量被测介质的流量、温度和压力，并自动进行流量的温压补偿和压缩因子修正运算。
·进口优质专用轴承，使用寿命长
·计量室与通气室隔绝，保证了仪表的安全性
·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
·使用全新的第四代隧道磁阻技术信号传感器（TMR），大大增强了仪表的抗电磁干扰能力。
·采用低功耗设计，可用锂电池供电，电池可连续使用4年以上；同时也可外接电源。
·仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485（MODBUS-RTU 协议）通讯输出；同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。
·专用液晶显示屏（带背光），读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。
·具有实时数据存储功能，可防止仪表突然掉电时数据丢失，在停电状态下，内部数据可永久性保存。
·可靠的电磁兼容设计，抗干扰性能好，可靠性高，满足JJG1037-2008标准的电磁兼容实验要求。
·可拆卸式全封闭机芯结构，抗杂质能力强，精度高，压损低；互换性好。
·采用进口仪表专用精密轴承，耐磨性好，稳定程度高；同时提高了仪表的下限灵敏度，降低了始动流量。
三、应用场合
GK-LWQ型气体涡轮流量计是一款集气体涡轮流量传感器和流量转换器于一体，具有准确度高、重复性好、技术成熟、性能稳定等特点，是气体计量和城市燃气贸易计量的理想仪表，广泛应用于石油、化工、电力、冶金、锅炉等行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量。
四、技术指标
五、流量范围及耐压
六、仪表类型四、技术指标
|
被测介质 |
无杂质、中低流速气体 |
|||
|
执行标准 |
封闭管道中气体流量的测量—涡轮流量传感器（GB/T18940-2003） |
|||
|
检定规程 |
涡轮流量计（JJG1037-2008） |
|||
|
仪表口径及连接方式 |
法兰连接型 |
不锈钢体 |
DN25-DN150 |
|
|
法兰标准 |
常规标准 |
GB/T 9119-2010 |
||
|
检定条件 |
检定装置 |
①标准表法气体流量检定装置 |
||
|
使用条件 |
环境条件 |
环境温度 |
20℃ |
|
|
相对湿度 |
75% |
|||
|
介质温度 |
-30℃～+80℃ |
|||
|
环境温度 |
-20℃～+60℃ |
|||
|
相对湿度 |
5%～90% |
|||
|
大气压力 |
86kPa～106kPa |
|||
|
防护等级 |
IP65 |
|||
|
防爆等级 |
ExdⅡBT6（隔爆型） |
|||
|
电气接口 |
M20*1.5内螺纹 |
|||
|
公称通径 （mm） |
型号 |
标准量程 （m³/h) |
扩展量程 （m³/h） |
常规耐压等级 （Mpa） |
特制高压等级 （Mpa） |
安装方式 | ||
| DN20 | LWQ－20 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法兰 |
| DN25 | LWQ－25 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法兰（螺纹） |
| DN32 | LWQ－32 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法兰 |
| DN40 | LWQ－40 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法兰（螺纹） |
| DN50 | LWQ－50 | A1 | 6-65 | B1 | 5-70 | 1.6 | 2.5,4.0 | 法兰 |
| LWQ－50 | A2 | 10-100 | B2 | 8-100 | ||||
| DN65 | LWQ－65 | A | 15-200 | B | 10-200 | 1.6 | 2.5,4.0 | 法兰 |
| DN80 | LWQ－80 | A1 | 13-250 | B | 10-160 | 1.6 | 2.5,4.0 | 法兰 |
| LWQ－80 | A2 | 20-400 | 法兰 | |||||
| DN100 | LWQ－100 | A1 | 20-400 | B | 13-250 | 1.6 | 2.5 | 法兰 |
| LWQ－100 | A2 | 32-650 | 法兰 | |||||
| DN125 | LWQ－125 | 1 | 25-700 | B | 20-800 | 1.6 | 2.5 | 法兰 |
| DN150 | LWQ－150 | A1 | 32-650 | B | 80-1600 | 1.6 | 2.5 | 法兰 |
| LWQ－150 | A2 | 50-1000 | 法兰 | |||||
| DN200 | LWQ－200 | A1 | 80-1600 | B | 50-1000 | 1.6 | ______ | 法兰 |
| LWQ－200 | A2 | 130-2500 | 法兰 | |||||
| DN250 | LWQ－250 | A1 | 130-2500 | B | 80-1600 | 1.6 | ______ | 法兰 |
| LWQ－250 | A2 | 200-4000 | 法兰 | |||||
| DN300 | LWQ－300 | 1 | 200-4000 | B1 | 130-2500 | 1.6 | ______ | 法兰 |
| B2 | 320-6500 | 1.6 | ||||||

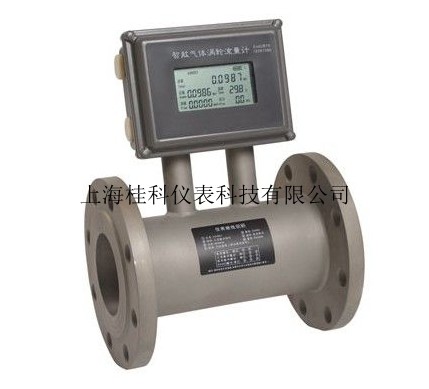

| 产品图片 |
 |
 |
 |
|||
| 仪表型号 | LWQ-D | LWQ-E | LWQ-F | |||
| 信号输出 | 4-20mA/脉冲 | 4-20mA/脉冲 | 4-20mA/脉冲 | |||
| 供电电源 | 锂电池+DC24V | 锂电池+DC24V | 锂电池+DC24V | |||
| 精度等级 | 1.5～1.0级 | 1.5～1.0级 | 1.5～1.0级 | |||
| 测量范围 | 标准量程 | 标准量程或扩展量程 | 标准量程或扩展量程 | |||
| 显示器 | 有 | 有 | 有 | |||
| 温压补偿 | 有 | 无 | 有 | |||
| 通讯接口 | RS485 | RS485 | RS485 | |||
| 仪表材质 | 铝合金或不锈钢 | 铝合金或不锈钢 | 铝合金或不锈钢 | |||
| 防爆等级 | ExdIICT6 Gb | ExdIICT6 Gb | ExdIIBT6 | |||
| 防护等级 | IP65 | IP65 | IP65 | |||
| 整机功耗 | DC24V | 3.6V锂电池 | DC24V | 3.6V锂电池 | DC24V | 3.6V锂电池 |
| <24W | <800uA | <24W | <700uA | <24W | <3.6mW | |
| 仪表通经 | DN25～DN400 | DN25～DN400 | DN25～DN150 | |||
| 安装方式 | 法兰/螺纹安装 | 法兰/螺纹安装 | 法兰安装 | |||
| 介质温度 | -30℃～+80℃ | -30℃～+80℃ | -30℃～+80℃ | |||
| 环境温度 | -20℃～+60℃ | -20℃～+60℃ | -20℃～+60℃ | |||
|
型号
|
说明 | ||||||
| GK-LWQ | □ | —□ | □ | /□ | /□ | /□ | |
|
仪表 类型 |
/ |
传感器型：+12V或24V供电，输出三线制脉冲信号（停产）
|
|||||
| / |
变送器型：+24V供电，输出二线制4～20mA（停产）
|
||||||
| D | 温压补偿型：锂电池供电现场显示，24V供电现场显示带信号输出 | ||||||
| E | 常规型：锂电池供电现场显示，24V供电现场显示带信号输出 | ||||||
| F | 全智能型：温压补偿一体化，现场显示并远传信号 | ||||||
|
公称通径及 量程范围 |
25 | DN 25mm | |||||
| 40 | DN 40 mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65 mm | ||||||
| 80 | DN 80 mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125 mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
| 量程范围 | B(x) | 扩展量程范围，请参照Px页表2选择 | |||||
| A(x) | 标准量程范围，请参照Px页表2选择 | ||||||
| 表体材质 | S | 不锈钢 | |||||
| L | 铝合金 | ||||||
| 机芯材质 | S | 防腐ABS | |||||
| L | 铝合金 | ||||||
| N | 无特殊结构 | ||||||
| A | 氧气专用 | ||||||
| B | 压缩空气专用 | ||||||
